Przygotowując się do sprawdzianu należy przeczytać rozdział Podstawy miernictwa elektrycznego, strona 203.
Podręcznik: Krzysztof Pacholski, Elektryczne i elektroniczne wyposażenie pojazdów samochodowych. Część 1. WSiP, Warszawa 2011.
Pytania i zadania zamieszczone na końcu rozdziału ułatwią przygotowanie się do sprawdzianu (strona 222)
Narysuj schemat blokowy warsztatowego elektronicznego przyrządu pomiarowego i opisz zadania poszczególnych jego bloków.
Wyjaśnij różnicę w działaniu multimetrów o odczycie cyfrowym oraz o odczycie analogowym.
W jaki sposób należy połączyć multimetr z opornikiem, na którym chcemy zmierzyć spadek napięcia: szeregowo czy równolegle?
Wyznacz stałą multimetru o odczycie analogowym,
mierzącego napięcie na zakresie 15 V, jeśli maksymalna liczba działek na skali
tego miernika wynosi 15.
Czy mierząc napięcie na tej skali, trzeba wykonać dodatkowe obliczenia, czy
też wartość mierzonego napięcia można odczytywać bezpośrednio?
Jeśli mierzymy napięcie na zaciskach akumulatora samochodowego, to korzystamy z zakresów napięciowych DC czy AC?
Czy miejsce włączenia amperomierza w obwodzie ma wpływ na wynik pomiaru? Czy należy włączyć amperomierz przed czy za opornikiem podczas pomiaru prądu płynącego przez ten opornik?
Jak multimetry elektroniczne mierzą wartość rezystancji?
Chcemy zmierzyć wartość prądu płynącego przez jednowłóknową żarówkę o mocy P = 55 W lewego reflektora świateł drogowych. Napięcie instalacji elektrycznej pojazdu ma wartość 12 V. Multimetr ma następujące pomiarowe zakresy prądowe DC: 0,5 mA, 5 mA, 50 mA, 500 mA oraz 5 A. Który z wymienionych zakresów należy wybrać, aby miernik mierzył prawidłowo prąd płynący przez żarówkę? Wskazówka: przy rozwiązywaniu zadania skorzystaj z przykładu 6.2.
Czy liczba miejsc po przecinku dziesiętnym widoczna na wyświetlaczu miernika o odczycie cyfrowym określa dokładność pomiaru tym miernikiem?
Na sprawdzianie pytania nie będą dokładnie te same. Pytania na sprawdzian będą sformułowane na wzór tych pytań.
Dla ułatwienia przygotowania się do sprawdzianu proszę zapoznać się z oznaczeniami na miernikach.

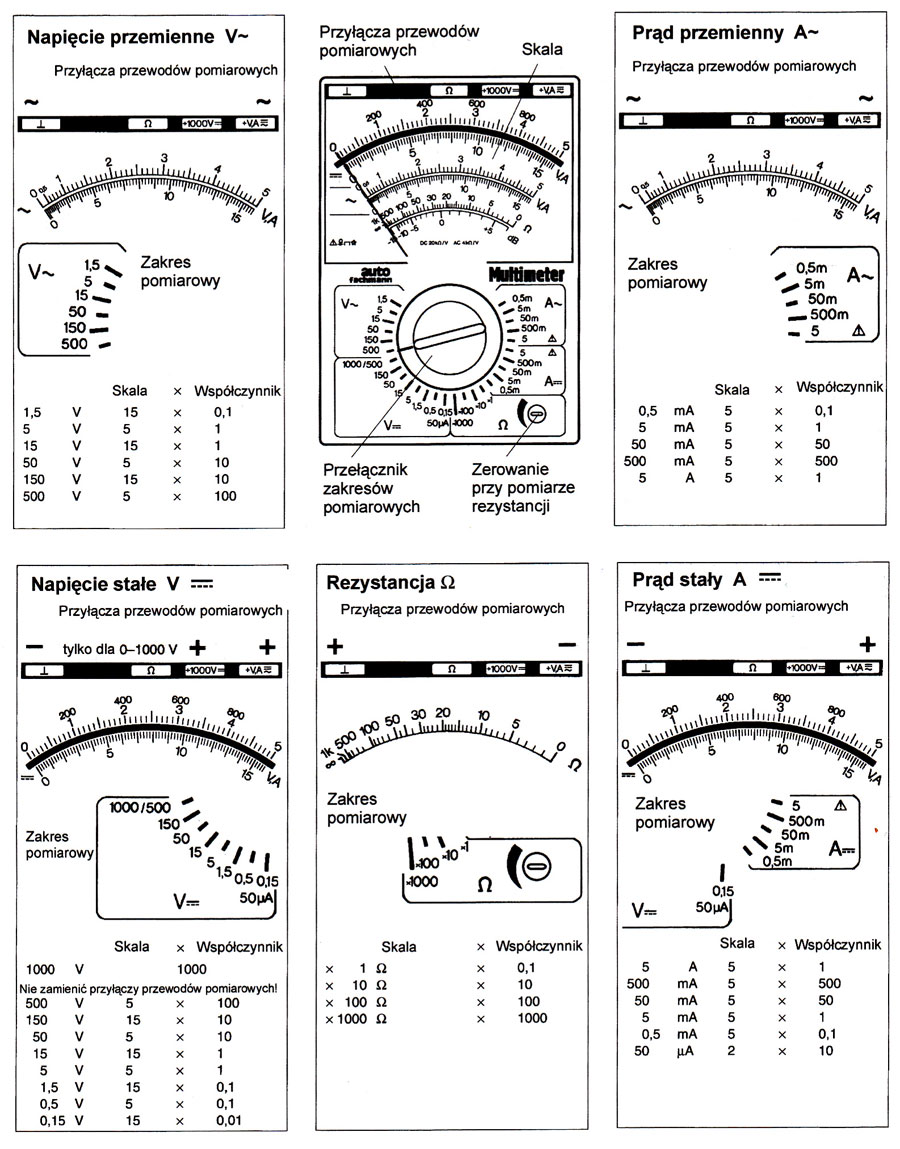

Oznaczenia na miernikach analogowych

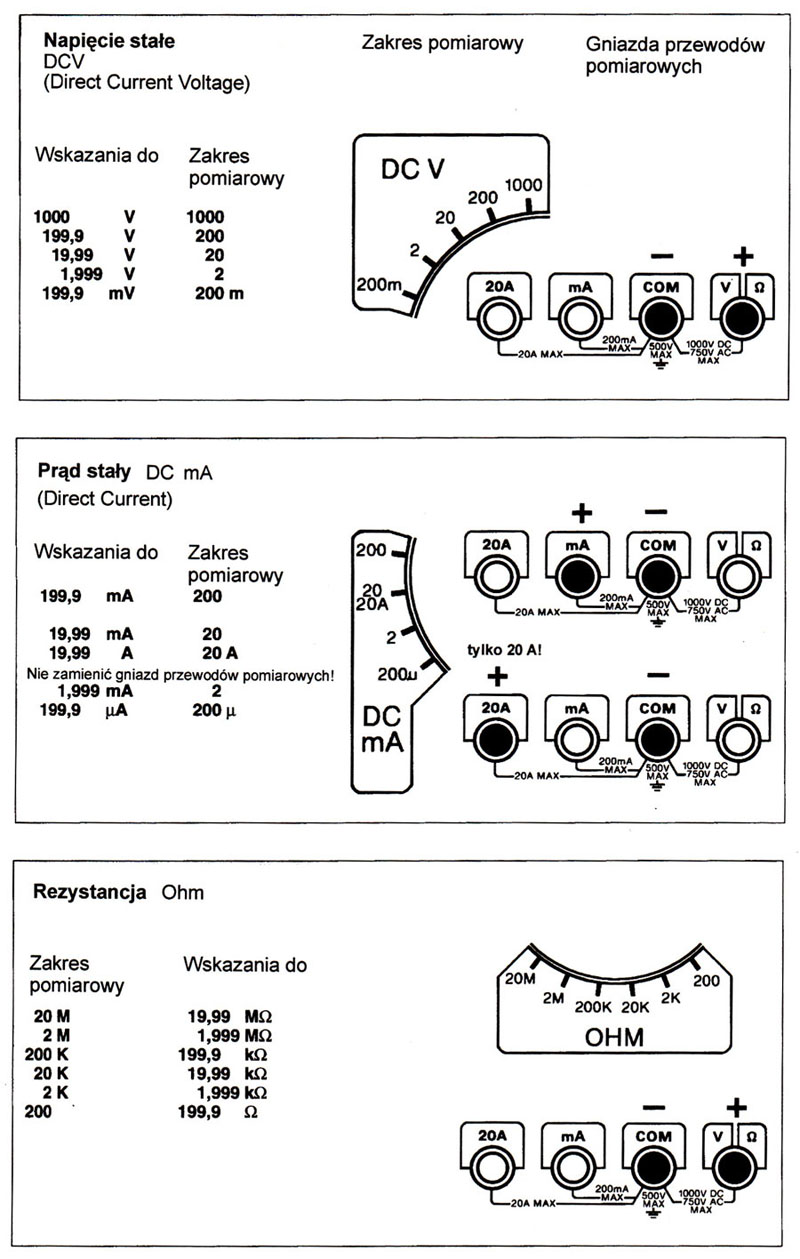

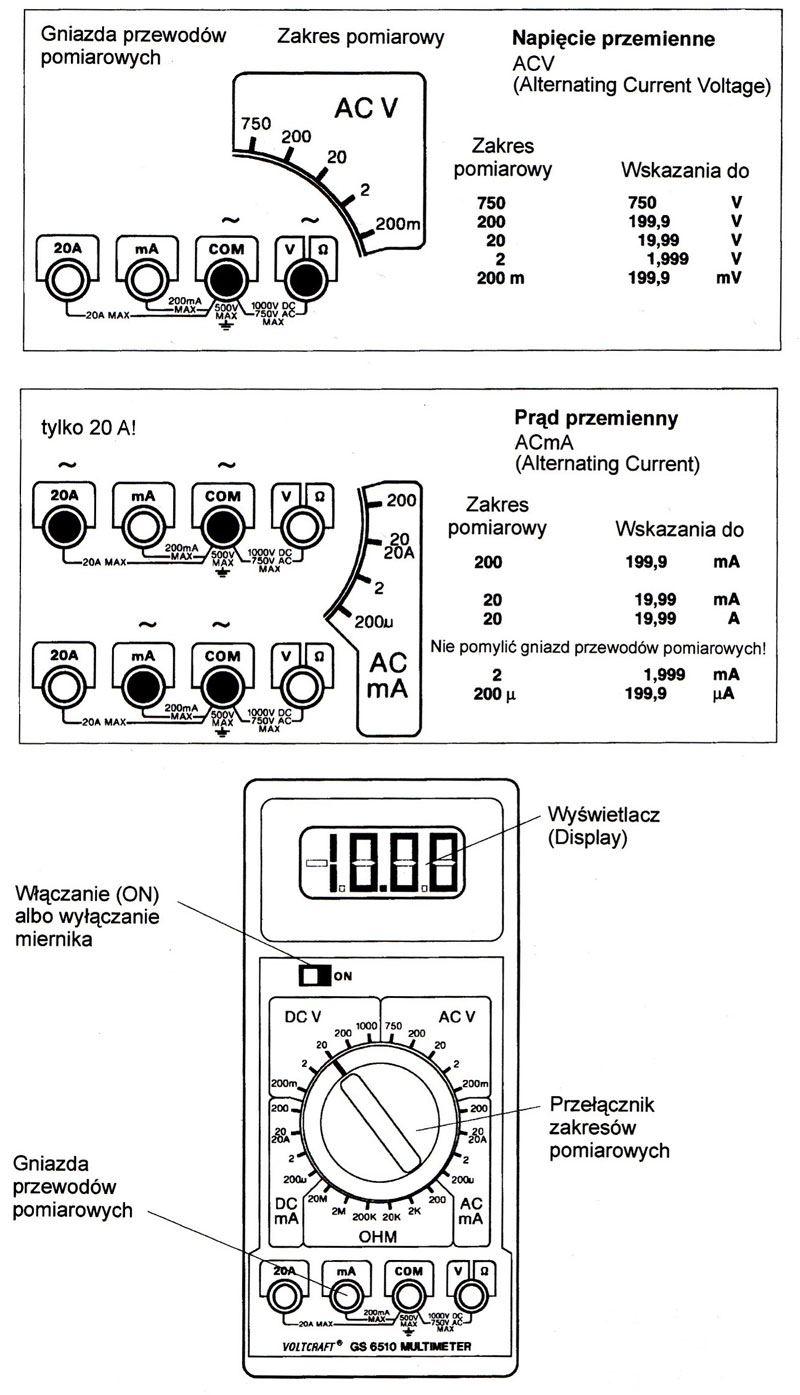

Oznaczenia na miernikach cyfrowych
Źródło: Krzysztof Pacholski, Elektryczne i elektroniczne wyposażenie pojazdów samochodowych, WKŁ, Warszawa 2011.
Anton Herner, Hans-Jurgen Riehl, Elektrotechnika i elektronika w pojazdach samochodowych, WKŁ, Warszawa 2010.
